Description

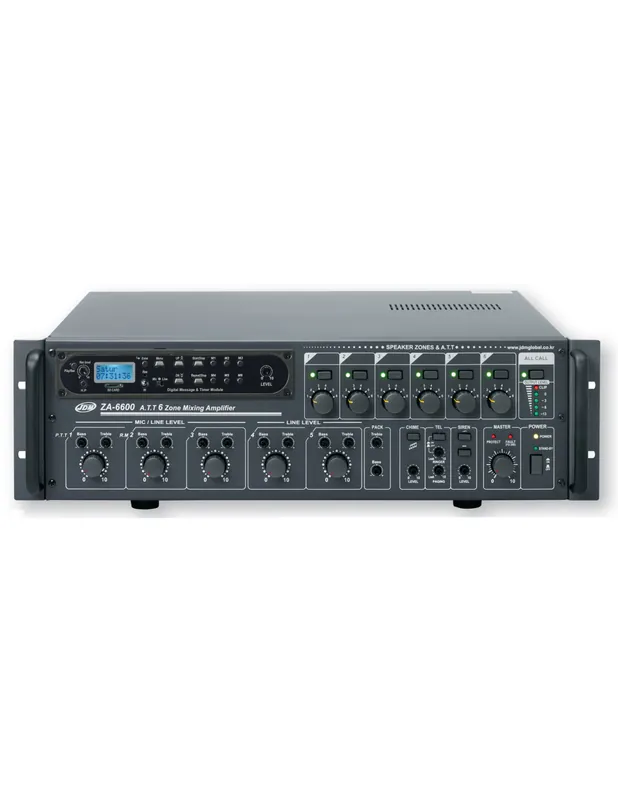

Ampli-préampli 600 W – 6 entrées – Source intégrable – 4- 6 x 100 V – 220V-240V/24V.
1SECTION AMPLIFICATION
6 sorties zones HP 100 V ou sortie directe 4/100 V
Atténuateur 6 positions par zone
Indicateur LED du niveau de sortie
Circuit L.P
Protection surtension
Protection surchauffe
Protection court circuit
Ventilateur de refroidissement automatique à vitesse variable
2 – OPTIONS
FR-400Module réducteur deffet retour
FM-300Module contrôle de défaut (MONITORDC/AC/ventilation)
RR-600(Interface réception télécommande des micros pupitres à zones)
FD-200Module détecteur de défaut
3PREAMPLIFICATION ET AUTRES FONCTIONS
Emplacement pour module en option (DM-100,CDP-100MU, CDR-100RDSU, TP-100RDS)
Entrée pour appel par téléphone et sonnerie de nuit
Égaliseur par entrée ou module
Sortie PRE OUT/AMP IN
Sortie enregistrement / RCA
Entrée DIN pour micro PTT
Alimentation fantôme commutable / entrée micro
Contrôle de volume de gain pour microphone
Bornier pour télécommande ON/OFF
Prise RJ45 pour télécommande par micro pupitre à zones :
1. Message numérique
2. Carillon
3. Branchement avec 3 module (RC-600/610) simultanés(MIC 1,2,3, inter sélection de priorité)
Caractéristiques techniques :
Puissance de sortie : 650 W / 600 W
Sensibilité d’entrée :
MIC/LINE 1~3 : – 50 dBu (2,45mV) 5K Ohms symétrique
– 10 dBu (245mV) 15 K Ohms symétrique
LINE 4~5 : – 10 dBu (245mV) 15K Ohms asymétrique
TEL PAGING : – 10 dBu (245mV) 5 K Ohms symétrique
MODULE PACK UNIT : 10 dBu (245mV) 10 K Ohms asymétrique
REC OUT : 0 dBu (775mV) 3 K Ohms asymétrique
PRE OUT : 0 dBu (775mV) 200 Ohms asymétrique
AMP IN : 4 dBu (1,23V) 10 K Ohms asymétrique
Impédance de sortie directe Basse Impédance : 4 Ohms / Haute Impédance : 100 V
Sorties ATT : 8,9V, 12,5V, 25V,50V, 70V, 100V
Bande passante : MICRO :>70 dB / LINE :>80 dB
Rapport Signal/Bruit : – 3 dB (40 Hz20000 Hz)
Distorsion harmonique : <0,5 % à 1 KHz
Consommation électrique : 1690 W
Consommation 230 V (1/8 de la puissance) : 6,6A/4A
Consommation 230 V (1/3 de la puissance) : 9A/5,5A
Consommation 230 V (Puissance nominale) : 17A/9A
Alimentation : AC 230V / 50 Hz / DC 24 V
Dimensions (L x P x h) : 483 x 352 x 133 mm (3 U)
Poids : 20 kg
